Vira01

Vira — цифровой барометрический вариометр-альтиметр с черно-белым графическим дисплеем. Vira специально создан для пилотов парапланов, имеет компактные размеры и небольшой вес. Высокоэкономичный, питается от одной батареи ААА. На дисплее прибора отображается шкала вариометра, усредненное значение вариометра, два альтиметра, график высоты, часы, таймер полета, температура и уровень заряда батареи. Для настройки прибора используется интуитивно-понятное меню.

Предупреждение

Единственно безопасный способ полета — постоянно контролировать режим полета всеми доступными способами. Vira — это вспомогательный инструмент для пилота. Однако, как и любое устройство, он может отказать. Нельзя полностью полагаться только на прибор. Чрезмерное отвлечение внимания на показания прибора может отвлечь пилота от главного занятия — управления летательным аппаратом. Будьте внимательны и сохраняете правильное распределение внимания.

Характеристики

  • Черно-белый графический дисплей разрешением 84×48 обеспечивает отличную видимость при любом дневном освещении. Имеется подсветка дисплея. Дисплей покрыт защитной пленкой.
  • Два настраиваемых альтиметра. -700…9000 м.
  • Вариометр имеет аналоговую шкалу с шагом 0.2 м/с и цифровые усредненные показания с шагом 0.1 м/с. Время усреднения настраивается.
  • Настраиваемая звуковая сигнализация вариометра. Подъем, снижение, предподъем (buzzer).
  • Уровень громкости звука настраивается.
  • График изменения высоты за 30 секунд.
  • Встроенные часы. Таймер полета. Запуск таймера полета ручной и автоматический при скороподъемности 0.5 м/с в течении 3 секунд.
  • В памяти прибора сохраняются 10 крайних полетов. Время старта и окончания, длительность полета, максимальная/минимальная высота, максимальная/минимальная скороподъемность, максимальная/минимальная температура.
  • Питание от одной батареи типа ААА напряжением 1.5 В, которой достаточно на 60-80 часов непрерывной работы прибора с выключенной подсветкой дисплея и громкостью звука до 50%.
  • Отображение уровня заряда батареи.

Кнопки управления

Vira21

Прибор управляется тремя кнопками «Start/Up», «Menu/Enter», «Reset/Down». С их помощью Вы можете полностью управлять прибором и его настройками.

На главном экране кнопки:
«Start/Up» — запускает/останавливает таймер полета.
«Menu/Enter» — вызывает меню прибора.
«Reset/Down» — простое нажатие — переход в режим установки альтиметров; нажатие и удержание — сброс первого альтиметра в «0».

При запущенном таймере полета кнопки «Menu/Enter», «Reset/Down» блокируются. Т.е. настройки прибора можно изменять, только когда таймер полета не запущен.

Включение/выключение прибора

Включение и выключение прибора осуществляется кнопкой питания On/Off. Включение прибора одиночным нажатием. Для выключения прибора нужно нажать и удерживать кнопку питания несколько секунд до выключения прибора.

Дисплей прибора, отображение данных

На дисплее отображаются следующие данные:

Vira07 Шкала вариометра. Шкала вариометра показывает значения от -4.8 до 4.8 м/с с шагом 0.2 м/с.
 Vira06 Усредненные показания вариометра. Время усреднения настраивается в настройках прибора. По умолчанию время усреднения равно 1сек.
 Vira04 Альтиметр 1. Значение барометрического альтиметра. Значение обоих альтиметров может быть установлено вручную
 Vira05 Альтиметр 2
 Vira10 Температура окружающей среды
 Vira09 Уровень заряда батареи

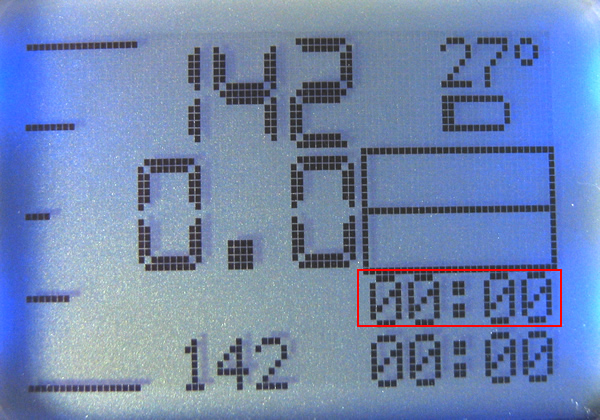

 Vira11 Время. Текущая дата и время устанавливается в настройках прибора и сохраняется при отключении питания прибора
 Vira12 Таймер полета

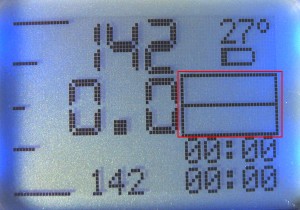

 Vira08 График высоты. Отображает изменение высоты за 30 секунд. Позволяет визуально оценить изменение высоты

Все числовые данные на дисплее обновляются с частотой 1 раз в секунду.

Запуск и остановка таймера полета

Таймер полета запускается автоматически при скороподъемности более 0.5м/с в течении 3 секунд или вручную нажатием кнопки «Start». Остановка таймера полета выполняется только вручную нажатием кнопки «Start». Информация о полете сохраняется в момент остановки таймера.

Настройка прибора

Настройки прибора выполняется с помощью меню при выключенном таймере полета. Когда таймер запущен, т.е. в полете, вход в меню настроек блокируется.

Меню

Вход в меню возможен при отключенном таймере полета. Для входа нажмите кнопку «Menu/Enter». Прибор отобразит главное меню:

Vira13

Перемещение по меню выполняется кнопками «Start/Up», «Reset/Down». Выбор нужного пункта — «Menu/Enter».

Дерево меню:

-> Настройки
[Назад]
Альтиметры            Установка значений альтиметров
Вариометр             Настройка времени усреднения числового показания вариометра
Звук                  Настройка порогов срабатывания звука
График                Настройка графика высоты
Дата/время            Установка даты и времени
Подсветка

-> Полеты               Просмотр информации о полетах.

Формы настроек

Все формы настроек имеют сходный интерфейс. В этом разделе описано как выполняется перемещение между полями и их изменение. Прежде всего, каждая форма имеет в нижней части экрана две экранные кнопки [ OK ] и <Назад сохранение настроек выполняется при выборе кнопки [ OK ]. При выборе кнопки <Назад форма закрывается, изменения не сохраняются.
Перемещение между полями выполняется кнопками «Start/Up», «Reset/Down». Перевод выбранного поля в режим редактирования выполняется нажатием кнопки — «Menu/Enter». При этом значение поля выделяется. Далее изменение значения выполняется кнопками «Start/Up», «Reset/Down». По завершению нажать «Menu/Enter». После чего снова можно перемещаться по полям кнопками «Start/Up», «Reset/Down». Для сохранения настроек выберите экранную кнопку [ OK ] и нажмите «Menu/Enter».

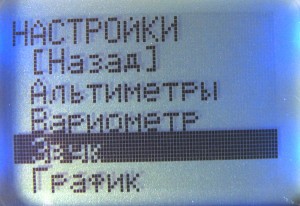

Рассмотрим пример установки громкости звука. Заходим в меню Настройки->Звук.

Vira15

После чего откроется следующая форма.

1 Vira16 С помощью кнопок «Start/Up», «Reset/Down» выделяем значение интересующего нас поля. В данном случае поле «Громкость» имеет значение «50%» Для перевода его в режим изменения нажмите кнопку «Menu/Enter».
2 Vira17 Обратите внимание, теперь поле выделяется курсором. В этом состоянии кнопками «Start/Up», «Reset/Down» устанавливаем нужное значение.
3 Vira18 После того как выбрали нужное значение нажимаем кнопку «Menu/Enter»
4 Vira19 Поле снова становиться выделенным. С помощью кнопок «Start/Up», «Reset/Down» переводим выделение на другие поля и таким же способом изменяем их. После того как все необходимые изменения сделаны переводим выделение на кнопку «[ OK ]»
5 Vira20 Нажимаем «Menu/Enter». После этого настройки сохраняются. Если по каким либо причинам Вам не нужно сохранять изменения, вместо «[ OK ]» нужно выбрать оконную кнопку «<Назад».

Альтиметры

Установка значений альтиметров

Vira28

Быстрая установка альтиметров

Не обязательно устанавливать показания альтиметров используя меню. Это можно сделать, пока таймер полета не запущен.

  • Убедитесь, что таймер полета остановлен.
  • Нажмите и отпустите кнопку «Reset/Down».
  • Показания альтиметра 1 выделятся.
  • Используя кнопки «Start/Up», «Reset/Down» установите нужное значение.
  • Нажмите «Menu/Enter». После чего будет выделено значение альтиметра 2.
  • Используя кнопки «Start/Up», «Reset/Down» установите нужное значение.
  • Нажмите «Menu/Enter».

Быстрая установка альтиметра 1 в «0».

  • Убедитесь, что таймер полета остановлен.
  • Нажмите и удерживайте кнопку«Reset/Down».
  • После установки значения альтиметра в «0». Отпустите кнопку.

Вариометр

Время усреднения для цифрового показания вариометра

Vira29

Звук

Пороги срабатывания звука для подъема, снижения, предподъема. При превышении показаний вариометра указанного порога включается соответствующий звук. Обратите внимание, что звуковая сигнализация предподъема включается при запущенном таймере полета. Это сделано для того, чтобы на старте прибор не «шумел». При необходимости сигнализацию предподъема можно отключить, установив порог срабатывания «0».

Vira30

График высоты

График высоты можно включить/отключить, изменить направление движения графика, или установить вместо графика отображение информации о скороподъемности за минуту.

Vira31

Дата/время

Установка даты и времени.

Vira32

Дата не отображается на главком экране прибора (отображается только время), однако дата используется при сохранении информации о полете.

Режим подсветки дисплея

Подсветка дисплея имеет три варианта настройки:

  • Выключена – подсветка дисплея отключена
  • Включена – подсветка дисплея постоянно включена
  • Smart – Подсветка включается при нажатии кнопок и выключается спустя несколько секунд после того, как клавиатурой не пользовались.

Vira33

По умолчанию установлен режим Smart. Подсветка дисплея увеличивает ток потребления и сокращает время работы прибора до замены батареи.

Просмотр информации о полетах

Прибор сохраняет краткую информацию о 10 крайних полетах в свою внутреннюю память. Вы можете просмотреть ее, используя пункт меню «Полеты».

Для просмотра информации о предыдущем полете нажмите кнопку «Start/Up», Для просмотра информации о следующем полете — «Reset/Down». Выход — «Menu/Enter».

Vira34

Замена батарей питания

Vira38

При уменьшении уровня заряда батареи рекомендуется позаботиться о смене источника питания. Часовую батарейку CR2032 рекомендуется менять раз в год.

С помощью отвертки выкрутите 4 шурупа на задней стенке прибора.

Vira35

Откройте крышку, извлеките старые батарейки.

Vira36

Замените батарейки, соблюдая полярностью

Vira37

Закройте крышку и заверните шурупы. Включите прибор и убедитесь, что уровень заряда батареи показывает полный заряд.

Vira39

Уровень заряда батареи стабилизируется через несколько секунд после включения прибора. Сразу после включения прибора уровень заряда может показывать значения ниже, чем они есть на самом деле.

Ремень крепления прибора

На корпусе прибора имеются пазы для ремня. Прибор комплектуется небольшим ремнем с текстильной застежкой. Который позволит закрепить прибор на кокпите.

Vira23 Vira24 Vira25

Комплектация

Vira22

В комплект входит:

  • Прибор Vira
  • Ремень – липучка
  • Страховочный шнурок
  • Батареи питания ААА, CR2032

Обратите внимание, что инструкция в комплект не входит. Всегда актуальная информация доступна в электронном виде на нашем сайте http://avislab.com/vira/. Прибор поставляется с русской или английской прошивкой. Уточняйте язык прошивки во время заказа.

Гарантия

На прибор распространяется гарантия сроком 1 год. В случае выявления дефектов, не связанных с его эксплуатацией, мы гарантируем бесплатный ремонт или замену прибора. Прибор не подлежит гарантийному ремонту при механических повреждениях, повреждениях вызванных воздействием химических веществ, повреждениях вызванных огнем или высокой температурой, при выходе прибора со строя в результате попадания внутрь воды.
Для сохранения работоспособности прибора избегайте его использования при температурах выше 40 и ниже -5oC. Очистку корпуса и дисплея осуществляйте влажной салфеткой, не применяйте химических растворителей, спиртов.
